몰드베이스의 기본과 설계 가이드

1. 서론

금형 제작 과정에서 몰드베이스는 단순한 보조 부품이 아니라 전체 프로젝트의 성공을 좌우하는 핵심 기반입니다. 몰드베이스가 얼마나 정밀하게 설계·가공되었는지에 따라 금형의 수명, 제품의 품질, 그리고 생산 효율성이 달라지기 때문입니다.

최근 금형 산업에서는 표준 몰드베이스뿐 아니라, 고객 맞춤형 요구를 반영할 수 있는 비표준 몰드베이스의 중요성이 점점 더 커지고 있습니다. 짧은 납기, 복잡한 설계, 고정밀 가공에 대한 수요가 증가하면서 시장에서는 빠른 대응 능력과 경쟁력 있는 가격을 갖춘 공급처가 선택 기준이 되고 있습니다.

에스지몰드코리아SGMOLD — 약 27만㎡ 규모의 자체 산업단지를 기반으로, 비표준 몰드베이스와 몰드 인서트 가공에 특화되어 있습니다. 200대 이상의 CNC와 Breton 5축 설비로 ±0.005mm 정밀 가공, 5-7일 신속 납기, 약 30% 비용 절감을 실현합니다. 본 글에서는 몰드베이스의 정의와 구조, 주요 종류, 설계 및 선택 기준, 최신 가공 기술과 품질 관리 방법을 종합적으로 살펴보며, 금형 제작 프로젝트에서 몰드베이스가 어떤 역할을 하는지 심도 있게 설명하고자 합니다.

2. 몰드베이스의 정의와 기본 구조

2.1 몰드베이스란 무엇인가?

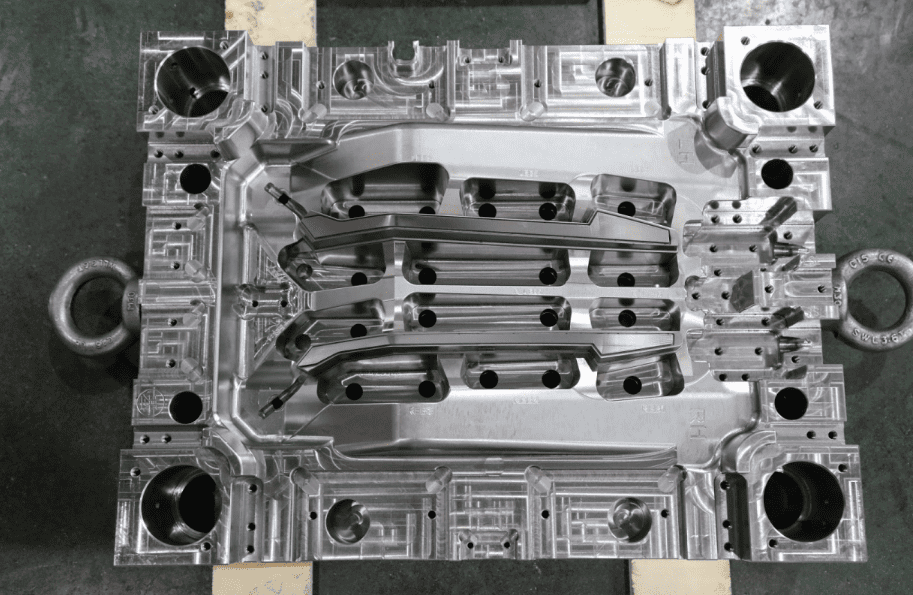

몰드베이스는 금형을 구성하는 가장 기본적이고 핵심적인 프레임 구조입니다.
모든 금형 부품은 몰드베이스 위에 배치되고 고정되며, 제품 성형 과정에서 정밀한 위치와 안정성을 확보하는 역할을 합니다.
즉, 몰드베이스는 금형 제작의 ‘뼈대’라 할 수 있으며, 금형 수명과 제품 품질을 좌우하는 핵심 요소입니다.

2.2 몰드베이스의 주요 기능

몰드베이스가 수행하는 역할은 크게 세 가지로 정리할 수 있습니다.
첫째, 금형 각 부품을 정확하게 지지하고 고정하여 공정 중 흔들림이나 위치 오차를 방지합니다.
둘째, 사출·프레스·다이캐스팅 등 다양한 성형 공정에서 제품 형상과 치수를 유지하며 반복 생산이 가능하도록 합니다.
셋째, 금형의 내구성과 수명을 보장하여 불량률을 줄이고, 전체 생산 효율성을 높이는 기반이 됩니다.

2.3 몰드베이스의 기본 구조

몰드베이스는 여러 개의 판과 정렬 장치, 가이드 부품으로 구성됩니다.
대표적인 구성 요소는 다음과 같습니다.

• 상판(Top Plate) / 하판(Bottom Plate): 금형 전체의 기본 프레임 역할을 하며, 상·하부 구조를 고정합니다.
• 가이드 핀(Guide Pin)과 부시(Bush): 금형이 열리고 닫힐 때 정밀하게 맞물리도록 하여 위치 정렬을 보장합니다.
• 코어 플레이트(Core Plate): 제품 형상을 직접 만드는 코어 부품을 지지합니다.
• 스트리퍼 플레이트(Stripping Plate): 성형된 제품을 금형에서 분리하는 역할을 합니다.
• 기타 보강 부품: 냉각 회로, 슬라이드 장치 등 고객 요구에 따라 맞춤형으로 추가됩니다.

이처럼 몰드베이스는 단순한 금속 구조물이 아니라, 금형의 정밀성과 내구성을 결정하는 기계적 시스템입니다.

3. 몰드베이스의 주요 종류

몰드베이스는 사용 목적과 성형 방식에 따라 여러 가지 종류로 구분됩니다. 각 몰드베이스는 적용되는 산업 분야와 제작 조건에 맞춰 설계되며, 구조적 특성과 가공 방식에서도 큰 차이가 있습니다.

3.1 플라스틱 몰드베이스

플라스틱 몰드베이스는 사출 성형에 특화된 구조를 가지고 있습니다.
플라스틱 제품은 치수 정밀도와 표면 품질이 중요하기 때문에, 몰드베이스에는 냉각 시스템과 정밀 가공 기술이 반드시 반영됩니다.
자동차 내장재, 가전제품 외장재, 생활용품 등 광범위한 산업에서 활용됩니다.

3.2 프레스 몰드베이스-사진더 보기

프레스 몰드베이스는 금속 판재를 절단, 성형, 구부림, 펀칭 등의 공정에 사용됩니다.
강한 압력을 반복적으로 받아야 하므로 내구성과 강성이 중요한 설계 기준이 됩니다.
자동차 차체 부품이나 전자기기 하우징 등 금속 부품 생산에 널리 쓰입니다.

3.3 다이캐스팅 몰드베이스

다이캐스팅 몰드베이스는 알루미늄·아연 합금과 같은 금속을 고온·고압으로 주입해 성형하는 공정에 사용됩니다.
고열과 충격 하중에 견딜 수 있도록 특수 합금강을 사용하며, 열처리 및 냉각 기술이 핵심입니다.
주로 자동차 엔진 부품, 전자통신 장비 하우징 등 고강도·고정밀 부품 제작에 적합합니다.

3.4 단조·열프레스·압출 몰드베이스

단조 몰드베이스는 고온에서 금속을 압축·변형시키는 공정에, 압출 몰드베이스는 금속이나 플라스틱 소재를 원하는 단면 형상으로 밀어내는 공정에 활용됩니다.
이러한 몰드베이스는 일반적인 사출 성형보다 더 높은 강도와 내마모성이 요구되며, 대형 산업 장비나 특수 부품 생산에 적합합니다.

3.5 비표준(맞춤형) 몰드베이스

비표준 몰드베이스는 표준 규격으로 제작된 제품으로는 대응할 수 없는 복잡한 금형 설계에 사용됩니다.
고객의 요구사항에 맞춰 치수, 구조, 가공 정밀도를 맞춤 설계하며, ±0.005mm 수준의 초정밀 가공이 적용되기도 합니다.
납기와 비용 측면에서 부담이 있을 수 있으나, 제품 개발 성공률과 생산 효율성을 높이는 데 결정적 역할을 합니다.

4. 몰드베이스 설계 및 선정 기준

몰드베이스는 단순히 규격에 맞춰 제작하는 금속 블록이 아니라, 금형 프로젝트 전체 성패를 좌우하는 핵심 요소입니다. 따라서 설계 단계에서부터 세심한 고려가 필요하며, 올바른 선정 기준을 따르는 것이 매우 중요합니다.

4.1 설계 시 고려해야 할 핵심 요소

구조 안정성
몰드베이스는 반복되는 개폐 동작과 고압 성형 하중을 견뎌야 하므로 구조적 강성과 안정성이 반드시 확보되어야 합니다. 불안정한 구조는 금형 변형과 제품 불량률을 높이는 원인이 됩니다.

가공 정밀도
제품의 치수와 품질을 좌우하는 가장 중요한 기준은 가공 정밀도입니다.
SGMOLD Korea는 평균 ±0.01mm, 최대 ±0.005mm 수준의 초정밀 가공을 제공하며, 이는 고부가가치 금형 제작에 필수적인 요소입니다.

재료 선택 및 열처리
몰드베이스는 장기간의 반복 사용에 견뎌야 하기 때문에 내마모성과 내열성이 높은 소재를 선택해야 합니다. 또한, 적절한 열처리 공정이 수반되어야 제품 수명과 안정성이 보장됩니다.

냉각·유압 시스템 반영
사출 및 다이캐스팅 금형에서는 냉각 회로와 유압 장치가 필수적으로 포함됩니다. 이러한 시스템이 몰드베이스 설계에 잘 반영될수록 생산 효율성이 크게 향상됩니다.

4.2 선택 시 체크리스트

몰드베이스를 선정할 때는 다음과 같은 구체적인 기준을 점검해야 합니다.

• 금형 크기 및 중량 추정 – 제작하려는 제품의 크기와 성형 방식에 따라 몰드베이스의 크기와 무게가 달라집니다.
• 제품 요구 정밀도 – ±0.005mm 수준의 초정밀이 필요한지, ±0.01mm 수준이 충분한지에 따라 설계가 달라집니다.
• 납기 요구사항 – 개발 일정에 맞춰 5~10일 내 제작이 필요한 경우, 충분한 생산 설비와 ERP 관리 체계를 갖춘 업체를 선택해야 합니다.
• 비용 효율성 및 유지보수 용이성 – 단기 비용뿐만 아니라 장기적인 금형 관리·교체 주기까지 고려하는 것이 바람직합니다.

정리하면, 몰드베이스 설계와 선택은 단순히 가격 비교로 끝나는 문제가 아닙니다.
구조 안정성, 정밀도, 납기, 비용 효율성 네 가지 기준을 종합적으로 고려해야 금형 프로젝트가 성공적으로 진행될 수 있습니다.

5. 품질 관리와 최신 가공 기술

금형 제작에서 몰드베이스의 품질은 곧 제품의 품질을 의미합니다. 따라서 가공 정밀도와 품질 관리 체계는 금형업체 선택 시 가장 중요한 기준이 됩니다. SGMOLD Korea는 최신 설비와 체계적인 관리 시스템을 기반으로, 안정적인 품질과 빠른 납기를 동시에 보장합니다.

5.1 SGMOLD Korea의 정밀 가공 능력

SGMOLD Korea는 약 27만㎡ 규모의 산업 단지에서 200대 이상의 CNC 장비를 운영하고 있으며, 이탈리아 Breton사의 5축 가공 센터를 포함한 첨단 설비를 보유하고 있습니다.
이를 통해 복잡한 형상 가공과 초정밀 작업을 단기간 내 처리할 수 있으며, ±0.005mm의 최대 정밀도, 평균 ±0.01mm 수준의 안정적인 품질을 달성하고 있습니다.

또한 ERP 기반 생산 관리 시스템을 통해 주문 접수부터 제작, 출고까지 모든 공정을 실시간으로 모니터링하며, 이를 통해 고객이 요구하는 3~5일 납기를 안정적으로 충족할 수 있습니다.

5.2 품질 보증 프로세스

SGMOLD Korea는 모든 출고 제품에 대해 전수 검사(100% Inspection) 를 실시합니다.
특히 스웨덴 Hexagon사의 3차원 측정기(CMM)를 활용하여, 각 몰드베이스가 설계 도면과 동일한 공차 범위 내에 있는지를 정밀하게 검증합니다.

• 가공 완료 후 1차 치수 검사
• CMM 전수검사 및 기록 보관
• 출고 전 고객 확인용 실물 사진 제공

이러한 다단계 품질 관리 프로세스는 불량률을 최소화하고, 고객사로 하여금 안정적인 생산 계획을 세울 수 있도록 돕습니다.

5.3 최신 제조 기술의 적용

SGMOLD Korea는 단순 가공을 넘어, 최신 기술을 적극 도입하고 있습니다.

5축 동시 가공 기술: 복잡한 형상도 단차 없이 정밀하게 가공 가능

고속 가공(HSM, High Speed Machining): 가공 시간을 단축하면서도 표면 품질을 개선

자동화 로봇 셀 운영: 야간 무인 가공으로 납기 단축 및 생산 효율 극대화

이러한 최신 기술의 도입은 곧바로 고객에게 더 짧은 리드타임과 더 안정적인 품질이라는 가시적 혜택으로 이어집니다.

6. 한국 금형업계와 몰드베이스 선택 전략

한국 금형 업계는 고품질·단납기 요구가 매우 강한 시장입니다. 그러나 최근 인건비·설비 유지 비용 상승으로 인해, 국내에서 몰드베이스를 제작할 경우 비용 부담이 커지고 납기 준수에도 어려움이 발생하는 경우가 많습니다. 이에 따라 점점 더 많은 금형업체가 해외 공급망을 검토하고 있으며, 특히 중국 기반의 대형 제조사와 협력하는 사례가 증가하고 있습니다.

6.1 한국 vs 중국 몰드베이스 비교

품질 측면
한국 업체는 오랜 경험과 기술력을 바탕으로 안정적인 품질을 제공합니다. 반면, 중국의 선진 제조업체들도 최신 설비와 글로벌 인증 체계를 갖추며 동일한 수준의 정밀도를 보장하고 있습니다.
예를 들어, SGMOLD Korea는 ±0.005mm 수준의 초정밀 가공과 CMM 전수검사를 통해 한국 시장의 까다로운 품질 요구를 충족하고 있습니다.

납기 측면
한국 내 제작은 보통 20-30일 이상이 소요되는 경우가 많지만, 중국 대형 공장은 대량 생산 체계를 통해 5-20일 내 출고가 가능합니다.
특히 SGMOLD Korea는 ERP 기반의 생산 관리와 전용 물류 루트를 통해 한국까지 해상 3일 내 배송을 실현하여, 전체 리드타임을 대폭 단축하고 있습니다.

비용 측면
한국에서 제작 시 동일 규격 몰드베이스의 비용은 중국 대비 평균 30% 이상 높은 경우가 많습니다.
SGMOLD Korea는 원재료 대량 구매 및 현지 가공 공정을 통해 가격 경쟁력을 확보하여, 한국 고객사에 더 합리적인 비용 구조를 제공합니다.

6.2 실제 고객 사례

자동차 부품 업체 사례
한 한국 자동차 금형 제작사는 기존에 국내에서 몰드베이스를 조달했을 때 평균 납기 10일, 비용 부담이 상당했습니다.
그러나 SGMOLD Korea와 협력한 이후, 평균 납기는 4일로 단축되었고 비용은 약 25~30% 절감되어, 전체 프로젝트의 경쟁력이 강화되었습니다.

가전제품 금형 제작 사례
대형 가전사 금형팀은 고정밀 몰드베이스와 빠른 샘플 납기를 요구했습니다.
SGMOLD Korea는 ±0.01mm 정밀 가공과 실물 검사 보고를 제공하여 품질을 보장했으며, 시제품 납기 단축으로 제품 출시 일정을 맞출 수 있었습니다.

6.3 전략적 선택의 중요성

한국 금형업체가 몰드베이스를 선택할 때는 단순히 “국내 제작” 혹은 “해외 조달”의 이분법적 판단이 아니라,
품질 안정성 + 납기 준수 + 비용 효율성 이 세 가지를 동시에 충족할 수 있는 파트너를 찾는 것이 중요합니다.

SGMOLD Korea는 중국 본사의 대규모 생산 능력과 한국 전담팀의 현지 대응력을 결합하여, 한국 고객에게 최적화된 솔루션을 제공하고 있습니다.

7. 결론 및 CTA

몰드베이스는 금형 제작의 성공을 결정짓는 핵심 요소입니다.
구조 안정성, 가공 정밀도, 적절한 설계와 소재 선택, 그리고 납기 준수 여부가 제품 품질과 생산 효율성에 직접적인 영향을 미칩니다.

SG MOLD 산업단지는 약 27만㎡ 부지에 조성된 당사 전용 생산 클러스터로, 금형 업계의 상·중·하류 공정을 모두 아우르는 종합 제조 단지입니다.
그중 SGMOLD Korea는 몰드베이스와 몰드 인서트, 금형 부품 가공을 전담하며, 200대 이상의 CNC 및 첨단 5축 설비를 통해 월 3천 세트 이상의 몰드베이스를 안정적으로 공급하고 있습니다.
평균 ±0.01mm 정밀 가공, 3~5일 내 안정적인 납기, 최대 30% 비용 절감이라는 차별화된 경쟁력을 제공합니다.

또한, Hexagon 3차원 측정기(CMM)를 통한 전수 검사와 ERP 기반 생산 관리 시스템을 운영하여,
고객이 요구하는 수준 이상의 품질을 안정적으로 공급하고 있습니다.

이제 몰드베이스 선택은 단순한 부품 구매가 아니라, 금형 프로젝트 전체 성공을 위한 전략적 투자입니다.

지금 바로 도면을 보내주시면, 1영업일 이내에 정확한 견적을 받아보실 수 있습니다.
빠른 대응과 안정적인 품질, 합리적인 비용을 원하신다면, SGMOLD KOREA가 가장 확실한 파트너가 될 것입니다.
